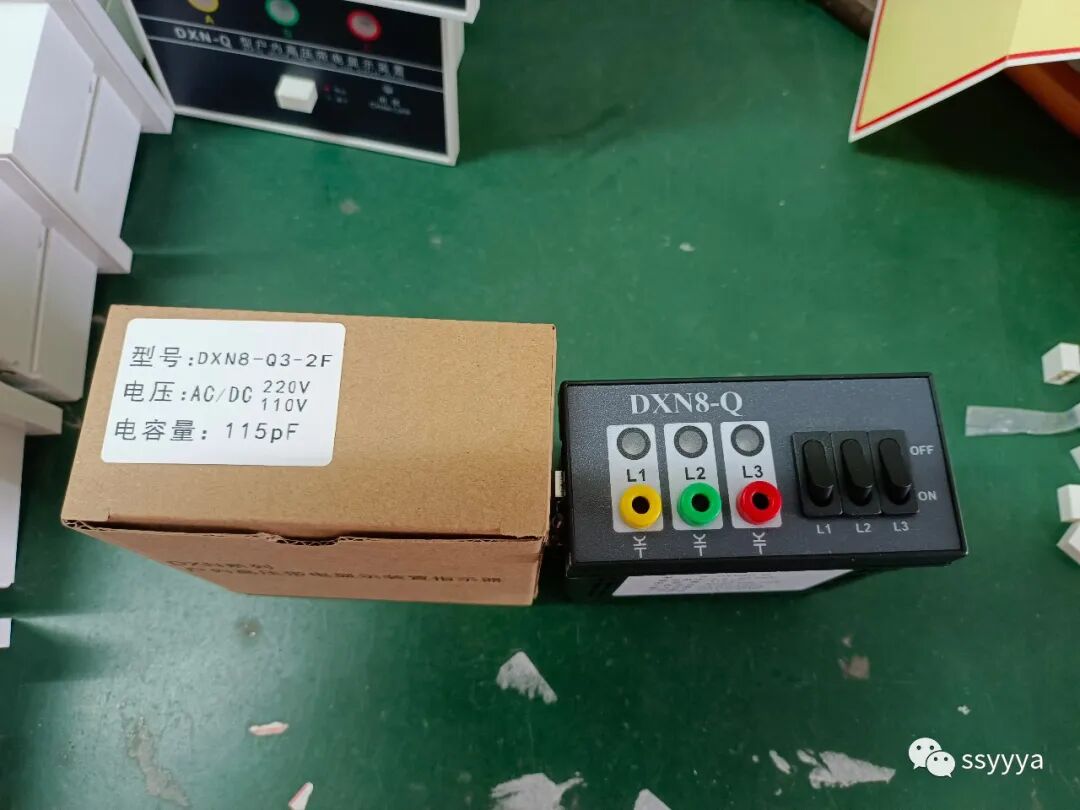

DXN-Q/35kV是一款35kV户内强制闭锁型高压带电显示装置，严格遵循国标GB25081、电力行业DL/T538标准设计，专为35kV高压开关柜、中置柜、环网柜、GIS柜体、高压隔离开关设备配套使用。区别于普通提示型带电显示器，Q型具备高压带电强制闭锁功能，可联动柜门电磁锁、操作回路闭锁，从硬件层面杜绝带电开门、带电误操作、误入带电间隔等恶性安全事故，是35kV高压配电系统“五防”安全体系的核心标配装置。

一、完整型号释义 本型号为高压带电显示装置行业通用标准化编码，字段清晰，适配图纸选型、清单报备与工程验收：

• DXN：户内高压带电显示装置系列，电容感应式采集原理
• Q：强制闭锁型（带继电器闭锁输出，可联动五防闭锁回路）

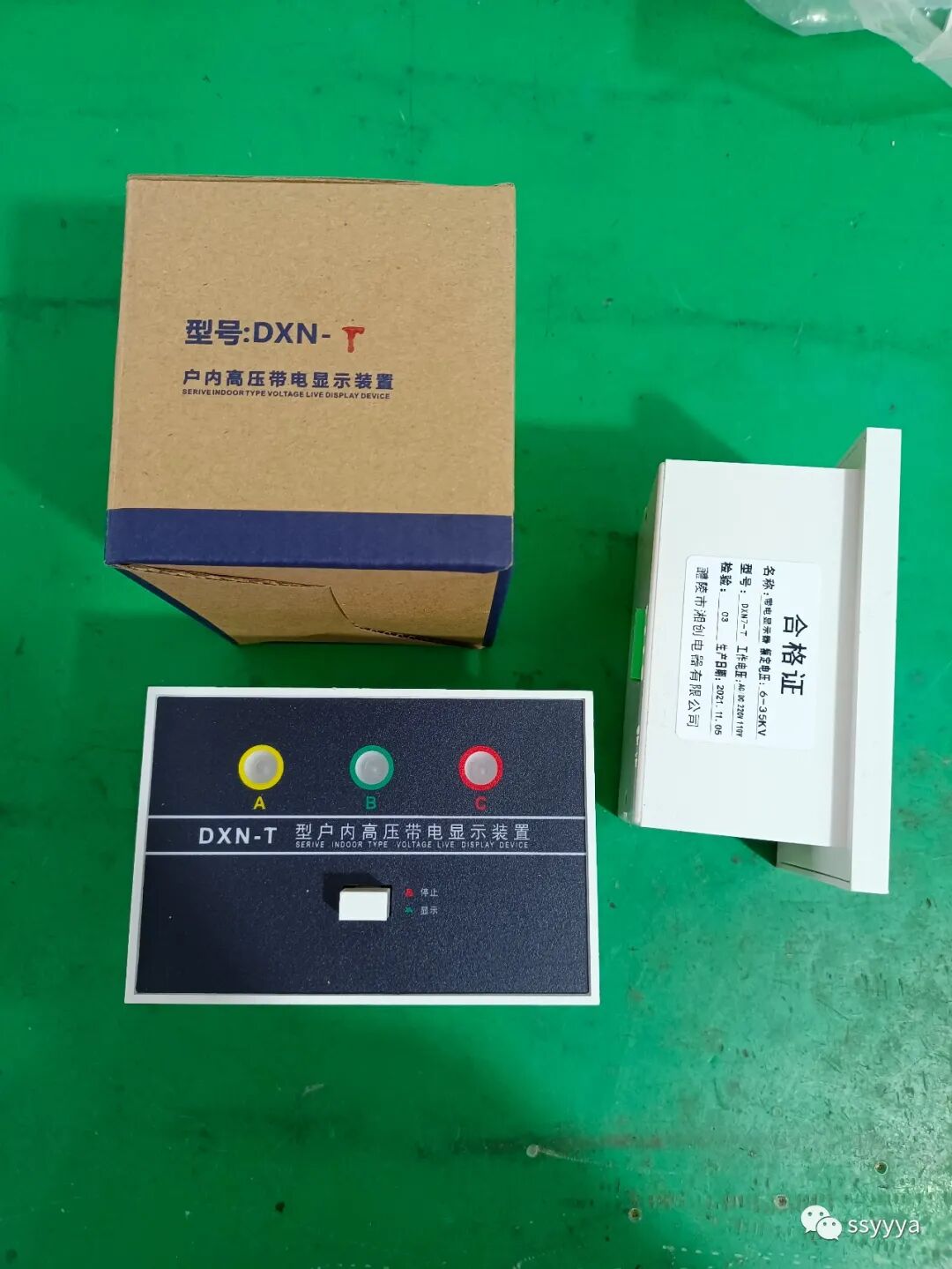

• 35kV：适配系统额定电压35kV，最高耐受工作电压40.5kV 补充区分：T型为单纯提示型，仅灯光显示无闭锁功能；Q型为强制闭锁型，兼具显示+电气闭锁，高压柜验收优先选用。

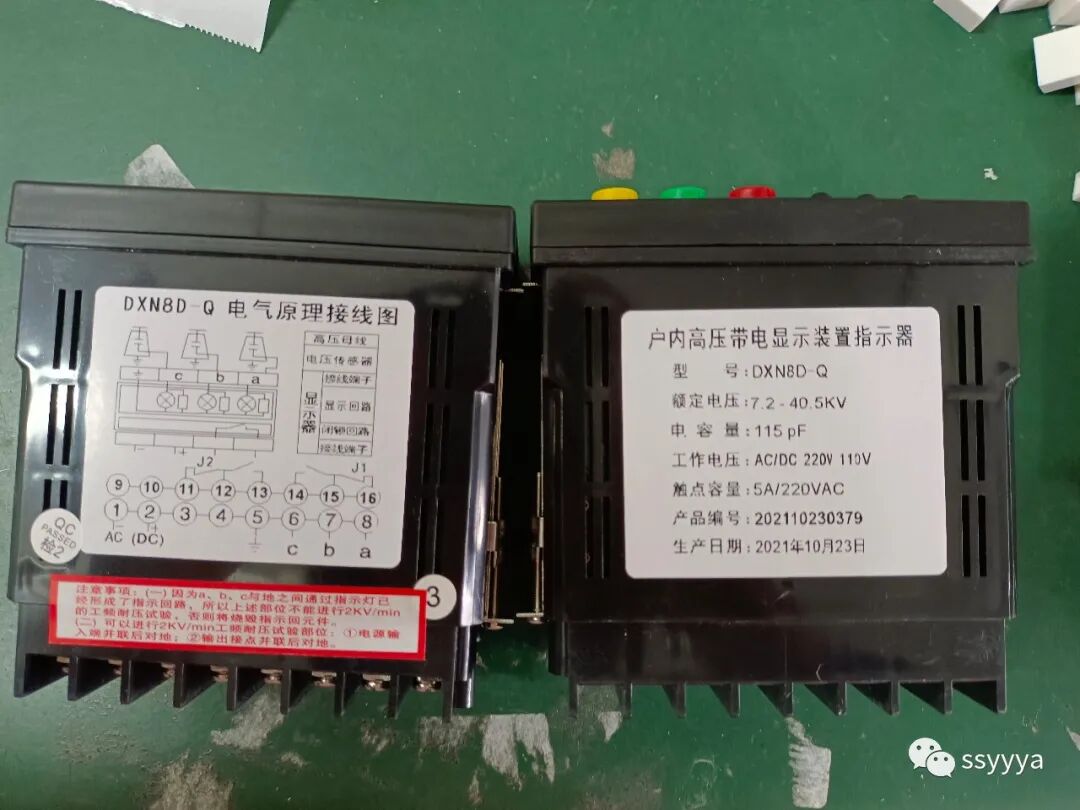

二、结构与工作原理 DXN-Q/35kV带电显示装置由高压电容传感器、主机显示单元、闭锁继电器输出模块三部分组成，采用非接触式电容感应采样原理，无需直接接触高压带电体，安全绝缘性极强。 当高压母线、设备带电时，传感器感应高压电场信号，主机快速识别并驱动三相高亮LED指示灯常亮，直观提示设备带电状态；同时内置继电器动作，输出闭锁信号，锁定柜体电磁锁、分合闸操作回路，禁止人员开门与设备操作。当高压系统完全断电、残余电压释放完毕后，指示灯熄灭，闭锁接点自动复位，解除操作闭锁，设备可正常检修操作。装置全程无源感应、响应迅速、抗干扰强，不受柜体电磁、谐波影响，工作稳定可靠。

三、核心技术参数 项目 技术参数 适配系统电压 35kV（最高工作电压40.5kV） 工作频率 50Hz/60Hz工频通用 显示方式 三相独立高亮LED带电指示 启动显示电压 系统额定电压×15%，低压即可可靠起显，灵敏性高 闭锁动作电压 系统额定电压×65%，带电可靠闭锁，无误解锁 闭锁输出方式 无源继电器接点输出 接点容量 AC250V/10A、DC30V/10A，适配各类电磁锁闭锁回路 工作电源 AC/DC110V、AC/DC220V可选，适配柜内二次电源 整机功耗 ≤5W，低功耗长期运行 绝缘耐压 二次回路工频耐压2kV/1min，绝缘性能优良 工作环境温度 -25℃～+40℃ 环境湿度 ≤95%RH（无凝露、无腐蚀性气体） 安装方式 柜体面板嵌入式安装，标准开孔适配35kV高压柜 执行标准 GB25081-2010、DL/T538-2006

四、核心功能优势

1. 带电显示+强制闭锁双重防护 相较于普通T型提示型显示器，Q型自带电气强制闭锁功能，不仅可以灯光警示带电状态，还能物理闭锁操作回路与柜门，彻底杜绝人为疏忽导致的带电作业、误入带电间隔，完全满足高压电气五防规范要求。
2. 高灵敏精准采样，杜绝误判漏判 采用高精度电容感应传感器，低压启动显示、高压可靠闭锁，阈值区分精准，可有效区分系统残余电压与运行电压，不会因感应静电、微弱余压误亮或误解锁，运行判断精准可靠。
3. 适配35kV高压系统，绝缘安全等级高 整机按40.5kV最高耐压等级设计，传感器绝缘强度高、爬电距离充足，适配35kV高压柜强电场、高绝缘要求工况，杜绝闪络、爬电、击穿隐患。
4. 抗干扰强，运行稳定免维护 针对高压柜强电磁、谐波干扰环境优化设计，采样信号稳定、无乱显、无误动；无机械磨损部件，低功耗运行，常年无需调试维护，适配24小时不间断值守配电场站。
5. 通用性强，适配性广 宽电压电源适配、标准接点输出、通用面板开孔，可兼容市面所有品牌35kV中置柜、固定式高压柜、GIS柜、箱式高压变电站，新建、改造项目均可通用。

五、适用场景 DXN-Q/35kV高压带电显示装置专为35kV户内高压配电设备设计，广泛应用于35kV高压中置柜、固定式开关柜、环网柜、GIS组合电器、高压隔离开关柜、35kV箱式变电站、新能源升压站高压柜、工矿企业35kV配电房。主要用于高压设备带电状态监测、电气五防闭锁安全管控，是35kV高压成套设备验收必备安全装置。

六、安装与选型注意事项

• 严格区分型号，高压柜五防验收必须选用Q型闭锁款，禁止使用无闭锁T型，避免验收不通过。
• 必须配套同电压等级35kV专用电容传感器，严禁混用10kV、20kV传感器，防止采样失效、绝缘不足。
• 传感器安装固定牢固，与高压带电体保持标准安全距离，杜绝贴近、触碰高压部位。
• 二次控制线布线规整，屏蔽隔离，避免与强电回路同管敷设，防止干扰闭锁逻辑。
• 调试时核对显示阈值与闭锁逻辑，确保带电即闭锁、断电解锁，功能逻辑无误后方可投运。
• 仅限户内干燥环境使用，禁止户外、高腐蚀、重粉尘、凝露环境安装。

七、产品运行特点 DXN-Q/35kV高压带电显示装置集带电可视化提示、电气强制闭锁于一体，采样灵敏、判断精准、闭锁可靠、绝缘等级高，完全满足35kV高压配电系统五防安全规范。设备运行稳定、抗干扰、免维护、通用性强，可从源头规避高压误操作安全事故，是35kV高压成套配电设备标准化、安全化配套的核心必备装置。
