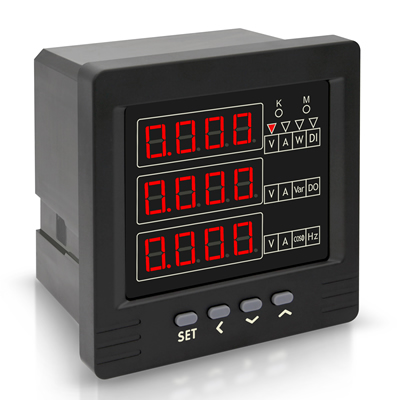

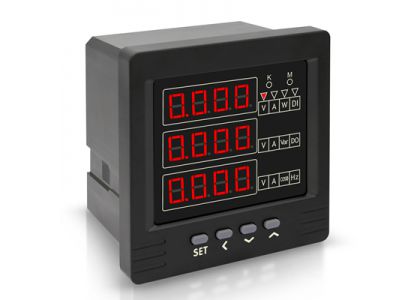

YM35A2E-9SE多功能电力仪表

一、功能
LCD液晶多功能表和数显多功能表可同时测量电力线路中的三相电压〔相电压或线电压》、三相电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30多种电量参数，通过LCD液晶显示或三排四位LED数码管配合指示灯显示。具有报警和变送输出对象、报警延迟时间、显示对象和循环显示时间等菜单参数，以及两路电能脉冲输出、四路开关量输入和四象限电能测量功能。报警（或开关量）输出和变送输出均扩展为四路。

外形尺寸代号含义及开孔尺寸
√表示该型号仪表所对应的外形尺寸代号可被选择，
选型时必须在“口”内填入一个外形尺寸代号
2表示120x120mm、开孔为111x1 11mm,
3表示80x8Omm、开孔为75x75mm,7表示72×72mm、开孔为67x67mm,9表示96x96mm、开孔为91x91mm
二、基本参数
输入参数:
★额定电压:AC 57.7V、100v、220V、380V★额定电流:AC 1A、5A
★频率范围:45~65Hz
★输入网络:三相三线、三相四线测量准确度:
★电压、电流、有功功率、无功功率、视在功率: ±0.5%★频率: ±0.1Hz
★功率因数:±0.01PF★有功电能:±0.5%★无功电能:±2.0%
★启动;在额定电压，参比频率及COSo=1.0的条件下，负载工作电流
为0.001In时，仪表能启动并连续计量电能。
★潜动:当施加115%额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。输出参数:
★脉冲输出:集电极开路的光耦输出,集电极开路电压VCC≤48V、电流lz≤50mA★脉冲常数:10000imp/kWh或10000imp/kvarh。其意义为:当仪表累积
1kWh时脉冲输出个数为10000个，需要强调的是1kWh为电能的2次电能数据,在PT、CT的情况下，相对的N个脉冲数据对应1次电能为1kWh ×电压互感器变比×电流互感器变比。
★报警(开关量)输出:四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)★开关量输入:四路无源干接点
★模拟量变送输出:可同时提供四路模拟量电流输出
★模拟量输出范围:DCo-20mA或DC4-20mA可编程设定★模拟量输出精度:±0.5%
★模拟量输出过载:120%有效输出，最大电流24mA★模拟量输出负载:≤400 Q
★通讯接口:RS485，采用MODBUS_RTU通讯规约
